Проходная установка периодического действия.

Установка состоит из стола загрузки, проходной печи нагрева плитки, однокамерной проходной вакуумной камеры нанесения покрытия и стола выгрузки, расположенные в линию.

Размеры поддона 1200х600х30 мм.

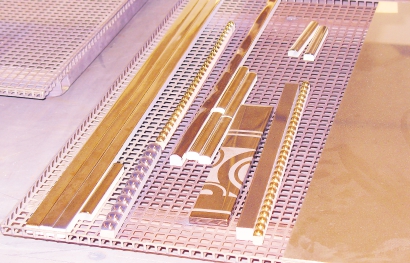

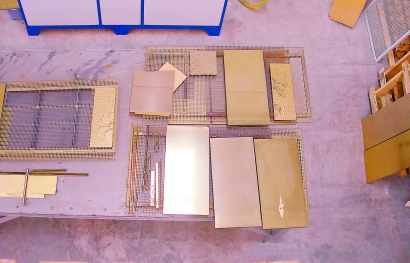

Для нанесения покрытия используется два дуговых испарителя, причем, они могут работать одновременно или по одному. Перемещение изделий через все участки обработки происходит на поддонах с помощью роликового транспортера. Последовательность обработки состоит из следующих этапов: загрузка изделий на поддон, прогрев изделий на поддоне в печи до 200-300 С, обработка изделий в тлеющем разряде в начальной позиции в вакуумной камере, нанесение покрытия при сканировании поддона с изделиями около дуговых испарителей «вперед-назад», пассивация покрытия в конечной позиции вакуумной камеры.

В состав установки входит холодильная машина оборотного водоснабжения.

Вакуумная система установки построена на 2 высоковакуумных диффузионных насосах НВДМ-400 и форвакуумном агрегате, состоящем из насоса ДВН-150 и насосе АВЗ-63.

Установка может работать в ручном и автоматическом режимах.

Система управления построена на основе контроллера и компьютера с выводом параметров на монитор.
