Затвор вакуумный щелевой ЗВП

№	Технические и стоимостные параметры	Ед.изм.	Параметры затвора вакуумного щелевого ВАТТ ЗВП
1	Название	-	ВАТТ ЗВП 1000х100, 500х50, 3000х300	ВАТТ ЗВПУ-250, 400, 500, 630, 800, 900, 1000
2	Размер проходного сечения	мм.	1000x100, 500х50, 3000х300	250, 400, 500, 630, 800, 900, 1000
3	Корпус	материал	12Х18Н10Т	12Х18Н10Т
4	Уплотнение корпус, заслонка	материал	VITON	VITON
5	Температура нагрева с водоохлаждаемым фланцем	оС	200	120
6	Натекание	мбар*л/сек	1^10^(-9)	1^10^(-9)
7	Диапазон давления	мбар	От 1 бар до 10^ (-8)	От 1 бар до 10^ (-8)
8	Трубка для подачи сжатого воздуха	Наличие	Есть.	Есть.
9	Давление управляющего воздуха	бар	5	5
10	Время открытия/закрытия	сек.	1,5	4
11	Ресурс	Циклов	500 000	1 000 000
12	Масса	кг.	240, 120, 800	52, 110, 180, 230, 420, 830, 1000
13	Цена продукта	Руб.	2 400 000, 1 100 000, 12 000 000	420 000, 610 000, 890 000, 1 207 000, 2 250 000,                      3 180 000, 3 520 000

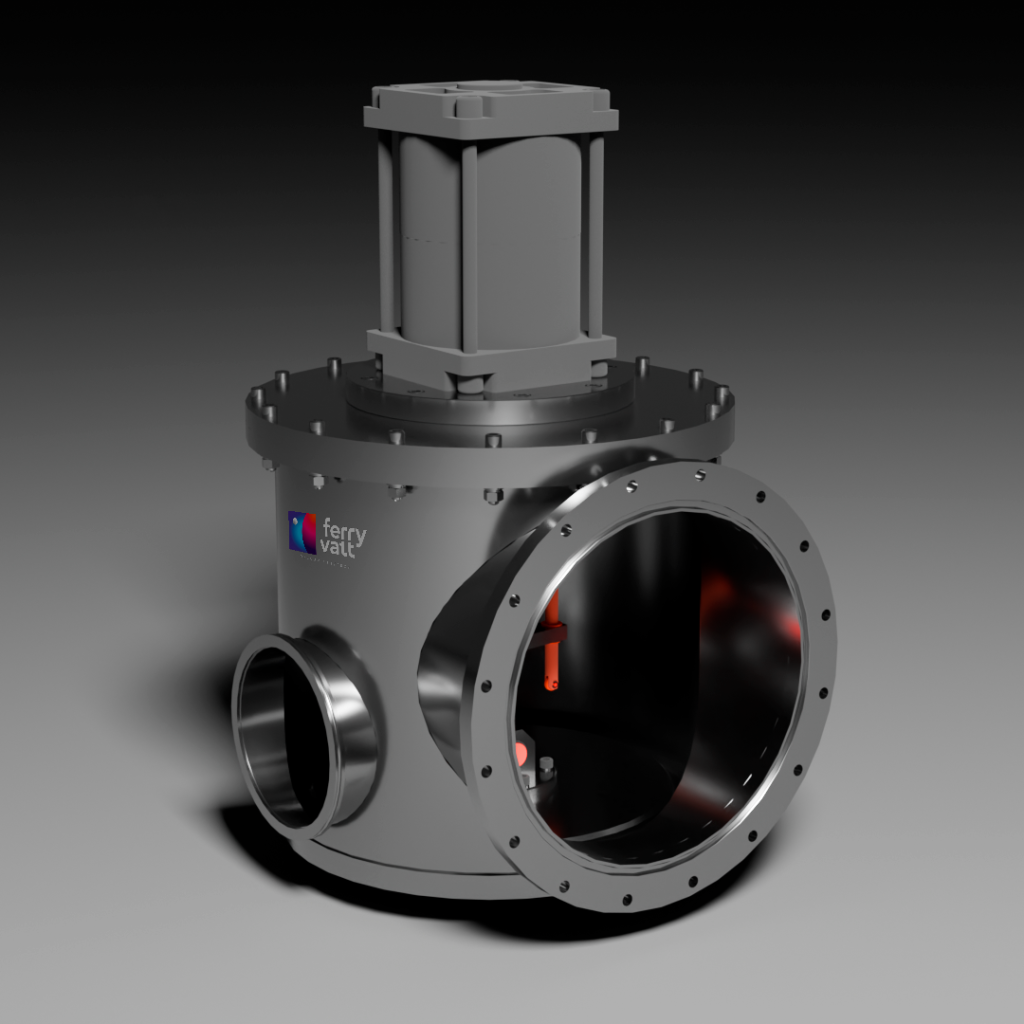

ЗАТВОР ВАКУУМНЫЙ ПОВОРОТНЫЙ УГЛОВОЙ С ПНЕВМАТИЧЕСКИМ ПРИВОДОМ ЗВПУ
1	Назначение затвора
1.1	Затворы вакуумные поворотные угловые с пневматическим приводом ЗВПУ с условными проходами 160, 250, 320, 400, 500 и 630 мм предназначены для перекрытия вакуумных систем в диапазоне давлений от 1х10-6 до 1,07х105 Па (от 0,75х10-8 до 800 мм рт.ст.).
1.2	Рабочая среда – воздух и неагрессивные газы.
1.3	Затворы изготавливаются в климатическом исполнении УХЛ категории 4 по ГОСТ 15150-69.
1.4	Затворы работают совместно с двусторонним электропневматическим распределителем давления. Давление в сети от 6 до 10 атм.
1.5	Затворы рассчитаны на эксплуатацию в стационарных условиях.

2 Технические характеристики
2.1 Основные параметры затворов приведены в таблице 2.1.

№	Наименование параметра и размера	ЗВПУ-160 ЗВПУ-250 ЗВПУ-320 ЗВПУ-400 ЗВПУ-500 ЗВПУ-630
1	Условный проход, Ду, мм	160 250 320 400 500 630
2	Проводимость (теоретическая) в молекулярном режиме, л/с, не менее	1000 3100 4700 6800 9500 20000
3	Норма герметичности, л·Па/с (л·мкм рт.ст./с)	1·10-7 (7,5·10-7)
4	Время открывания (закрывания) затвора от пневмопривода, с, не более	2 4 6 6 30 37
5	Перепад давлений в закрытом положении с любой стороны заслонки, Па (мм рт.ст.), не более	1,07·105 (800)
6	Допустимый перепад давлений при о ткрывании заслонки, Па (мм рт.ст.), не более	1,33·103 (10)
7	Напряжение, В	24
8	Масса, кг, не более	14 24 110 180 230 420
Примечание – Допускается открывание затвора при перепаде 1,07·105 Па (800 мм рт.ст.), когда большее давление направлено на разуплотнение заслонки.

2.2 Габаритные размеры, присоединительные размеры и масса
Таблица 2.2 – Габаритные размеры, присоединительные размеры и масса затворов. Размеры в миллиметрах, не более
А В С D E F×G H×K L M
ЗВП-160 256 243 200 220 271.5 8×М10 8×12 362,6 138
ЗВП-250 384 350 310 339 401 12×М10 12×12 584 208
ЗВП-320 470 425 395 432 505 12×М12 12×14 692 240
ЗВП-400 564 520 480 574 650 16×М12 16×14 835 265
ЗВП-500 664 610 580 674 750 16×М12 16×14 984 315
ЗВП-630 790 787 720 787 850 20×М12 20×13 1352 386,5

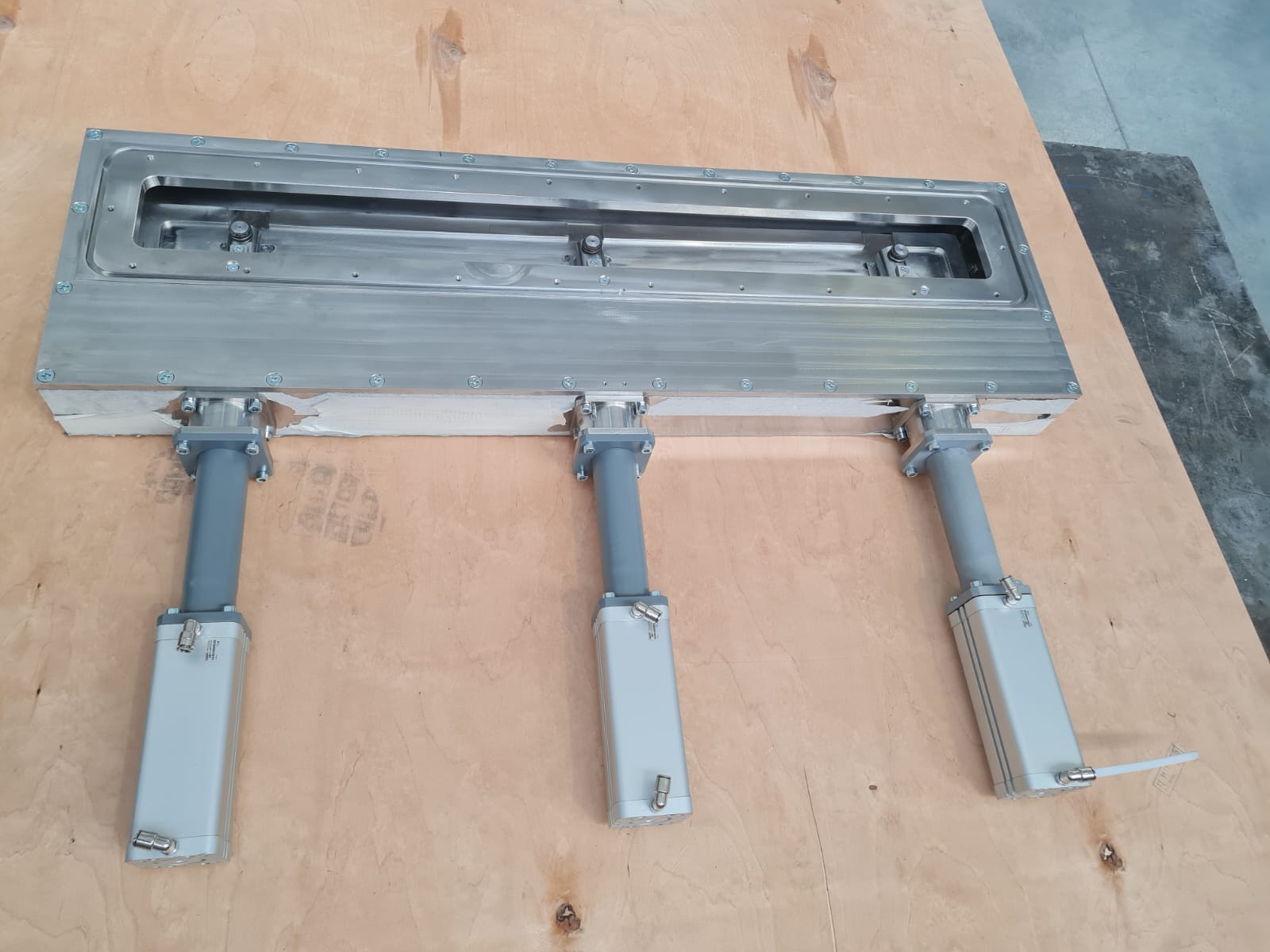

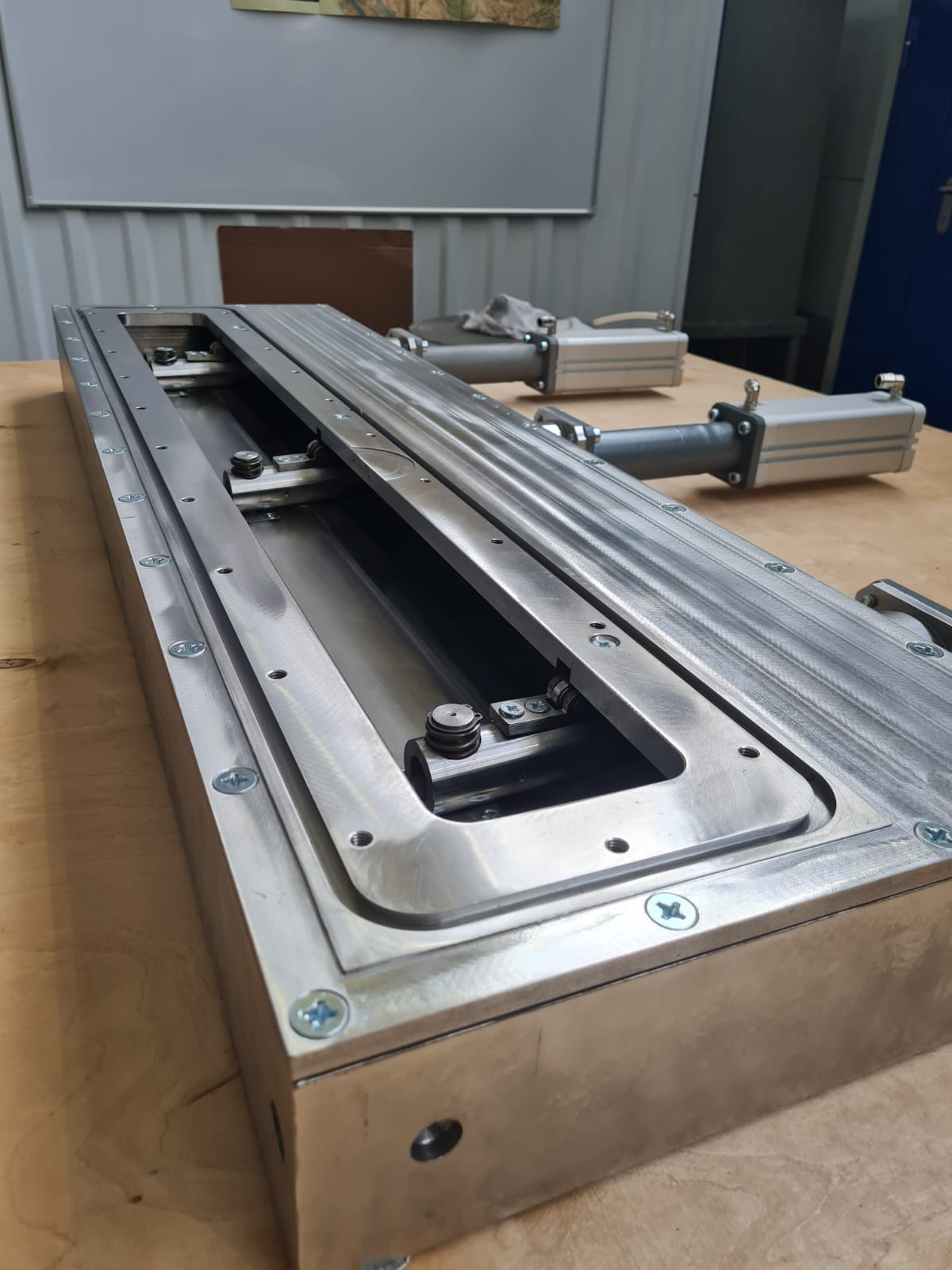

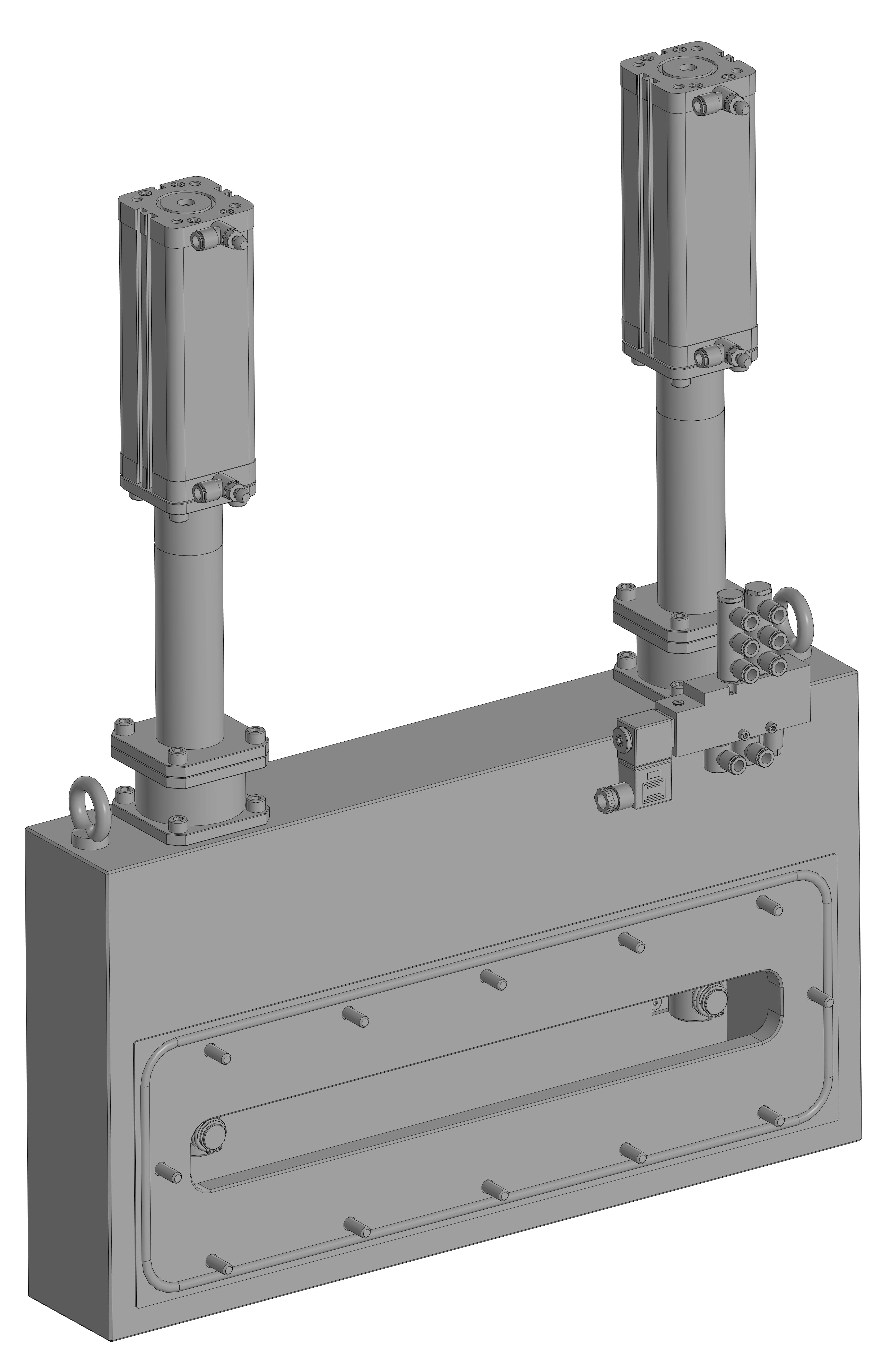

Технические характеристики щелевого затвора ВАТТ ЗВП 1000х100

№ Технические и стоимостные параметры Ед.изм. Параметры создаваемого продукта
1. Название - ВАТТ ЗВП 1000х100
2. Размер проходного сечения мм. 1000x100
3. Корпус материал 12Х18Н10Т
4. Уплотнение корпус, заслонка материал VITON
5. Температура нагрева с водоохлаждаемым фланцем оС 200
6. Натекание мбар*л/сек 1^10^(-9)
7. Диапазон давления мбар От 1 бар до 10^ (-8) мбар
8. Трубка для подачи сжатого воздуха Наличие Есть.
9. Давление управляющего воздуха бар 5
10. Время открытия/закрытия сек. 1.5
11 Ресурс Циклов 500 000
12 Масса кг. 240
